Opción ETA 1, se puede usar en hormigón fisurado y no fisurado
Diseño de clip más grueso, para una alta capacidad de carga
La gama más amplia utilizable en todas las áreas sísmicas C1 y C2
Diseño exclusivo de ajuste rápido y sencillo para acelerar la instalación
DESCRIPCIÓN DEL PRODUCTO

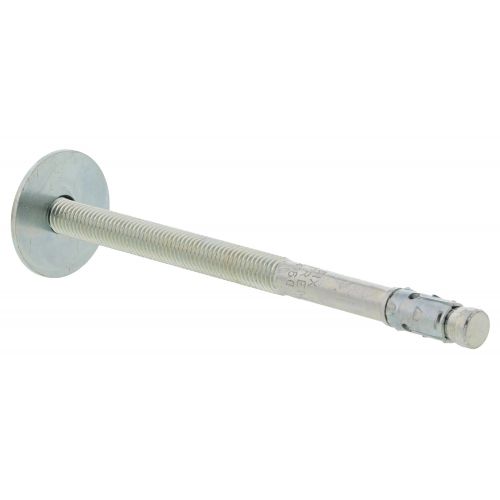

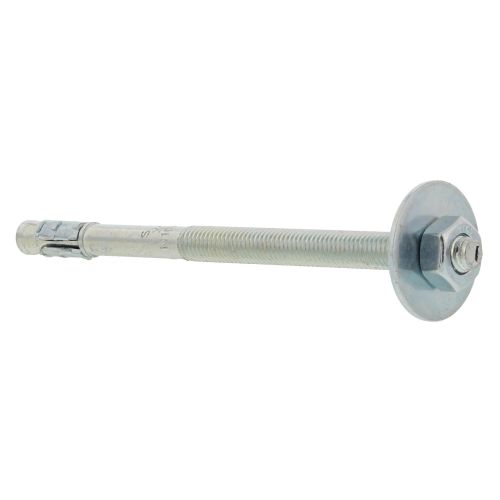

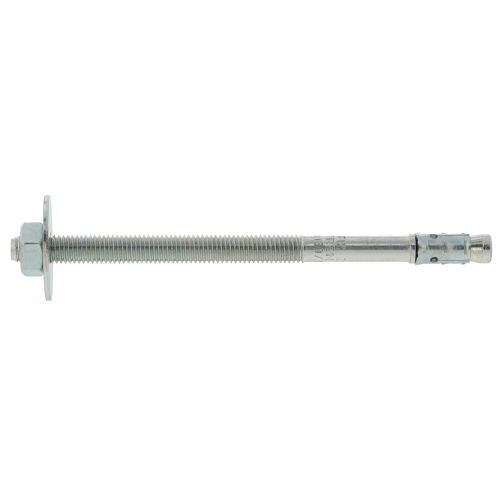

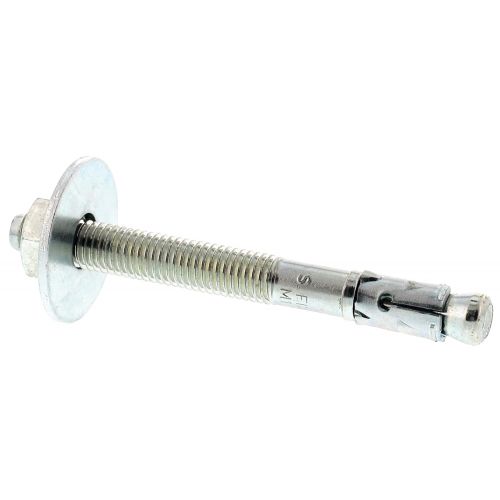

Anclaje perno metálico para hormigón fisurado y no fisurado
PROMESA DEL PRODUCTO
Anclaje de alta calidad con certificación ETA para aplicaciones críticas para la seguridad
VENTAJAS
Opción ETA 1, se puede usar en hormigón fisurado y no fisurado
Diseño de clip más grueso, para una alta capacidad de carga
La gama más amplia utilizable en todas las áreas sísmicas C1 y C2
Diseño exclusivo de ajuste rápido y sencillo para acelerar la instalación
CERTIFICADO CE
APLICACIONES
Construcción en acero
Líneas de vida
Muro cortina
Suspensión en vigas
Base de madera
HVAC
Construcción en madera
MATERIALES
Hormigón fisurado
Hormigón no fisurado
Listado de referencias
Referencia
Descripción
Designación
Ean
057789
FIX Z XTREM 8x65/5 LW ARANDELA GRANDE
FIX Z XTREM 8x65/5 LW ARANDELA GRANDE
3439510577899
057791
FIX Z XTREM 10x85/5 LW ARANDELA GRANDE
FIX Z XTREM 10x85/5 LW ARANDELA GRANDE
3439510577912
057790
FIX Z XTREM 8x130/70 LW ARANDELA GRANDE
FIX Z XTREM 8x130/70 LW ARANDELA GRANDE
3439510577905
057792
FIX Z XTREM 10x160/80 LW ARANDELA GRANDE
FIX Z XTREM 10x160/80 LW ARANDELA GRANDE
3439510577929
057793
FIX Z XTREM 12x180/85 LW ARANDELA GRANDE
FIX Z XTREM 12x180/85 LW ARANDELA GRANDE
3439510577936
057794
FIX Z XTREM 16x180/60 LW ARANDELA GRANDE
FIX Z XTREM 16x180/60 LW ARANDELA GRANDE
3439510577943
057795
FIX Z XTREM 20x220/80 LW ARANDELA GRANDE
FIX Z XTREM 20x220/80 LW ARANDELA GRANDE
3439510577950
057780
FIX Z XTREM LW 12x220/125
FIX Z XTREM LW 12x220/125
3439510577806
057784
FIX Z XTREM LW 16x220/100
FIX Z XTREM LW 16x220/100
3439510577844
Información adicional referencia: (selecciona una referencia para ampliar información)
Designación: FIX Z XTREM 8x65/5 LW ARANDELA GRANDE Ø perforación (mm): 8 mm Ø (mm): 8 mm Profundidad mínima de perforación (mm): 65 mm Longitud de fijación: 65 mm Espesor máx. pieza a fijar (mm): 5 mm Hormigón no fisurado C2025: 4.29 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 50 mm Distancia mínima entre elementos de fijación (mm): 50 mm Profundidad de anclaje máximo (mm): 46 mm Diámetro de paso: 9 mm Hormigón no fisurado C2025: 7.71 kN Tipo de cabeza: Tuerca + arandela
Certificaciones
Certificación: ETA MarkedHormigón fisurado (Opción1)FuegoSísmico C1 (Anejo E)
Datos packaging
Cantidad de contenido: 100.00 Unidad de contenido: Pieza Peso (kg): 2,8760 Largo (cm): 22,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 33439510577890 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 11,8090 Unidad de entrega - largo (cm): 29,50 Unidad de entrega - ancho (cm): 23,50 Unidad de entrega - alto (cm): 23,00 Unidad de preparación - código EAN: 63439510577891 Unidad de preparación - cantidad: 48 Unidad de preparación - peso (kg): 146,7080 Unidad de preparación - largo (cm): 80,00 Unidad de preparación - ancho (cm): 60,00 Unidad de preparación - alto (cm): 61,00 Clasificación Intrastat: 7318190090
Designación: FIX Z XTREM 10x85/5 LW ARANDELA GRANDE Ø perforación (mm): 10 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 75 mm Longitud de fijación: 85 mm Espesor máx. pieza a fijar (mm): 25 mm Hormigón no fisurado C2025: 9.5 kN Espesor mínimo material de soporte (mm): 120 mm Color del material base: GREY Distancia mínima del borde (mm): 60 mm Distancia mínima entre elementos de fijación (mm): 55 mm Profundidad de anclaje máximo (mm): 60 mm Diámetro de paso: 12 mm Hormigón no fisurado C2025: 9 kN Tipo de cabeza: Cabeza de tuerca suelta
Designación: FIX Z XTREM 8x130/70 LW ARANDELA GRANDE Ø perforación (mm): 8 mm Ø (mm): 8 mm Profundidad mínima de perforación (mm): 65 mm Longitud de fijación: 130 mm Espesor máx. pieza a fijar (mm): 70 mm Hormigón no fisurado C2025: 4.29 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 50 mm Distancia mínima entre elementos de fijación (mm): 50 mm Profundidad de anclaje máximo (mm): 46 mm Diámetro de paso: 9 mm Hormigón no fisurado C2025: 7.71 kN Tipo de cabeza: Cabeza de tuerca suelta
Certificaciones
Certificación: ETA MarkedHormigón fisurado (Opción1)FuegoSísmico C1 (Anejo E)
Datos packaging
Cantidad de contenido: 25.00 Unidad de contenido: Pieza Peso (kg): 1,2460 Largo (cm): 22,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 33439510577906 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 5,2890 Unidad de entrega - largo (cm): 29,50 Unidad de entrega - ancho (cm): 23,50 Unidad de entrega - alto (cm): 23,00 Unidad de preparación - código EAN: 63439510577907 Unidad de preparación - cantidad: 48 Unidad de preparación - peso (kg): 68,4680 Unidad de preparación - largo (cm): 80,00 Unidad de preparación - ancho (cm): 60,00 Unidad de preparación - alto (cm): 61,00 Clasificación Intrastat: 7318190090
Designación: FIX Z XTREM 10x160/80 LW ARANDELA GRANDE Ø perforación (mm): 10 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 75 mm Longitud de fijación: 160 mm Espesor máx. pieza a fijar (mm): 100 mm Hormigón no fisurado C2025: 9.5 kN Espesor mínimo material de soporte (mm): 120 mm Color del material base: GREY Distancia mínima del borde (mm): 60 mm Distancia mínima entre elementos de fijación (mm): 55 mm Profundidad de anclaje máximo (mm): 60 mm Diámetro de paso: 12 mm Hormigón no fisurado C2025: 9 kN Tipo de cabeza: Cabeza de tuerca suelta
Designación: FIX Z XTREM 12x180/85 LW ARANDELA GRANDE Ø perforación (mm): 12 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 90 mm Longitud de fijación: 180 mm Espesor máx. pieza a fijar (mm): 105 mm Hormigón no fisurado C2025: 14.29 kN Espesor mínimo material de soporte (mm): 140 mm Color del material base: GREY Distancia mínima del borde (mm): 65 mm Distancia mínima entre elementos de fijación (mm): 120 mm Profundidad de anclaje máximo (mm): 70 mm Diámetro de paso: 14 mm Hormigón no fisurado C2025: 12.93 kN Tipo de cabeza: Cabeza de tuerca suelta
Designación: FIX Z XTREM 16x180/60 LW ARANDELA GRANDE Ø perforación (mm): 16 mm Ø (mm): 16 mm Profundidad mínima de perforación (mm): 110 mm Longitud de fijación: 180 mm Espesor máx. pieza a fijar (mm): 80 mm Hormigón no fisurado C2025: 19.07 kN Espesor mínimo material de soporte (mm): 170 mm Color del material base: GREY Distancia mínima del borde (mm): 80 mm Distancia mínima entre elementos de fijación (mm): 120 mm Profundidad de anclaje máximo (mm): 85 mm Diámetro de paso: 18 mm Hormigón no fisurado C2025: 25.71 kN Tipo de cabeza: Cabeza de tuerca suelta
Designación: FIX Z XTREM 20x220/80 LW ARANDELA GRANDE Ø perforación (mm): 20 mm Ø (mm): 20 mm Profundidad mínima de perforación (mm): 130 mm Longitud de fijación: 220 mm Espesor máx. pieza a fijar (mm): 80 mm Hormigón no fisurado C2025: 24 kN Espesor mínimo material de soporte (mm): 200 mm Color del material base: GREY Distancia mínima del borde (mm): 100 mm Distancia mínima entre elementos de fijación (mm): 120 mm Profundidad de anclaje máximo (mm): 100 mm Diámetro de paso: 22 mm Hormigón no fisurado C2025: 29.07 kN Tipo de cabeza: Cabeza de tuerca suelta
Designación: FIX Z XTREM LW 12x220/125 Ø perforación (mm): 12 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 90 mm Longitud de fijación: 220 mm Espesor máx. pieza a fijar (mm): 125 mm Hormigón no fisurado C2025: 14.29 kN Espesor mínimo material de soporte (mm): 140 mm Color del material base: GREY Distancia mínima del borde (mm): 60 mm Distancia mínima entre elementos de fijación (mm): 60 mm Profundidad de anclaje máximo (mm): 70 mm Diámetro de paso: 14 mm Hormigón no fisurado C2025: 12.93 kN Tipo de cabeza: Tuerca + arandela
Designación: FIX Z XTREM LW 16x220/100 Ø perforación (mm): 16 mm Ø (mm): 16 mm Profundidad mínima de perforación (mm): 110 mm Longitud de fijación: 220 mm Espesor máx. pieza a fijar (mm): 100 mm Hormigón no fisurado C2025: 19.07 kN Espesor mínimo material de soporte (mm): 170 mm Color del material base: GREY Distancia mínima del borde (mm): 80 mm Distancia mínima entre elementos de fijación (mm): 90 mm Profundidad de anclaje máximo (mm): 85 mm Diámetro de paso: 18 mm Hormigón no fisurado C2025: 25.71 kN Tipo de cabeza: Tuerca + arandela
